XSA LAB — производство сложных форм. Краснодар
Прямую линию сделает любой цех.
Двадцать лет мы делаем кривые.
ЧПУ, плазменная резка, гибка труб, сварка, полиуретановая покраска и архитектурный бетон — в одном производственном контуре на 2000 м².
Проверим файл, уточним материал, объем и срок. Если нужна доработка, скажем сразу.
Рабочее поле ЧПУ — 2100 × 4100 мм. Три станка позволяют вести несколько задач параллельно. Покрасочная камера — 9 × 9 м; возможность окрасить изделие целиком подтверждаем после проверки его габаритов.
3
станка ЧПУ MultiCam
4,1м
рабочее поле ЧПУ по длине
9 × 9м
покрасочная камера
2000м²
производство в одном контуре
20лет
производственного опыта XSA
Скейт-парк — жесткий тест для производства: динамическая нагрузка, удары, вибрация, сложные стыки и геометрия, которую пользователь ощущает непосредственно в движении.
Двадцать лет XSA проектирует и производит такие объекты. Это сформировало привычку проверять не только отдельную деталь, но и то, как она собирается с соседними материалами и работает как часть целой конструкции.
Теперь этот производственный опыт применяется и к другим задачам — архитектурным элементам, благоустройству, интерьерным и выставочным конструкциям.
Прямоугольную деталь режут все. Проблемы начинаются там, где появляется радиус.

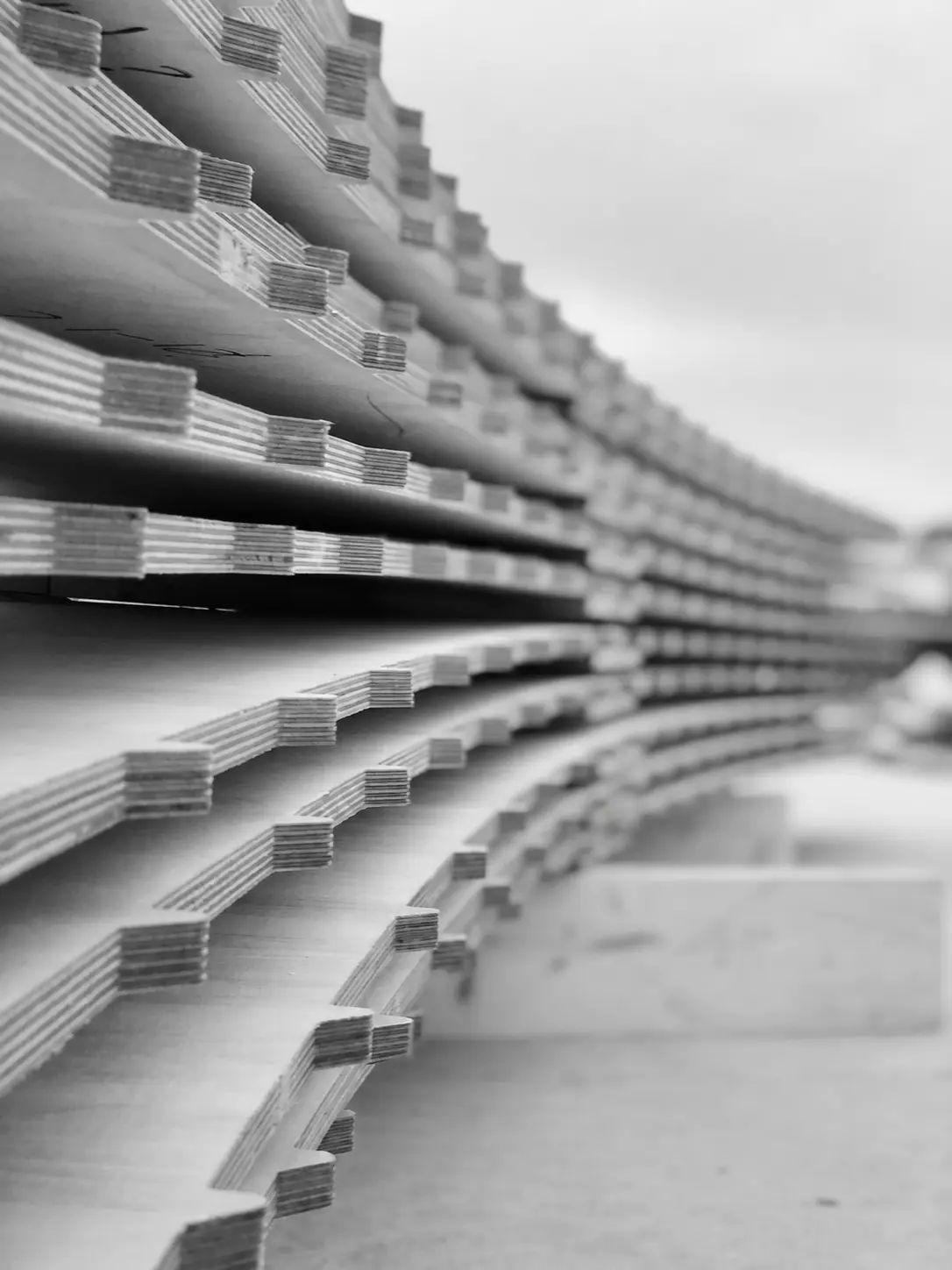

Под кривую у нас работают разные участки. ЧПУ вырезает слои, шаблоны и детали, из которых собирается криволинейная форма. Вальцовый трубогиб формирует плавный радиус на круглой трубе до 57 мм. Для бетона делаем криволинейную опалубку. Плазма вырезает контуры по подготовленному файлу в пределах возможностей оборудования.
Это не универсальность ради универсальности. Скейт-парк — сплошная кривая: переходные радиусы, чаши, спирали, поверхности двойной кривизны. Двадцать лет мы просто не умели работать иначе.
Поэтому когда вам говорят «упростите форму, так не сделать» — приходите с этим файлом к нам.
Публикуем ограничения так же заметно, как возможности. Листовой металл на гибку не берем — листогиба в цехе нет. Для трубы радиус и сечение подтверждаем после чертежа или файла.
Что из этого следует практически:
гнутые перголы, арки, навесы, беседки
криволинейные ограждения, перила, лестничные марши
фасадные и интерьерные элементы с радиусом
скульптурные объекты и МАФы
мебельные каркасы нестандартной геометрии
велопарковки, входные группы, малые формы
Дерево, пластик, металл, бетон. У каждого направления свой участок, свое оборудование и свои люди. Проектирование — сверху, если файла еще нет.

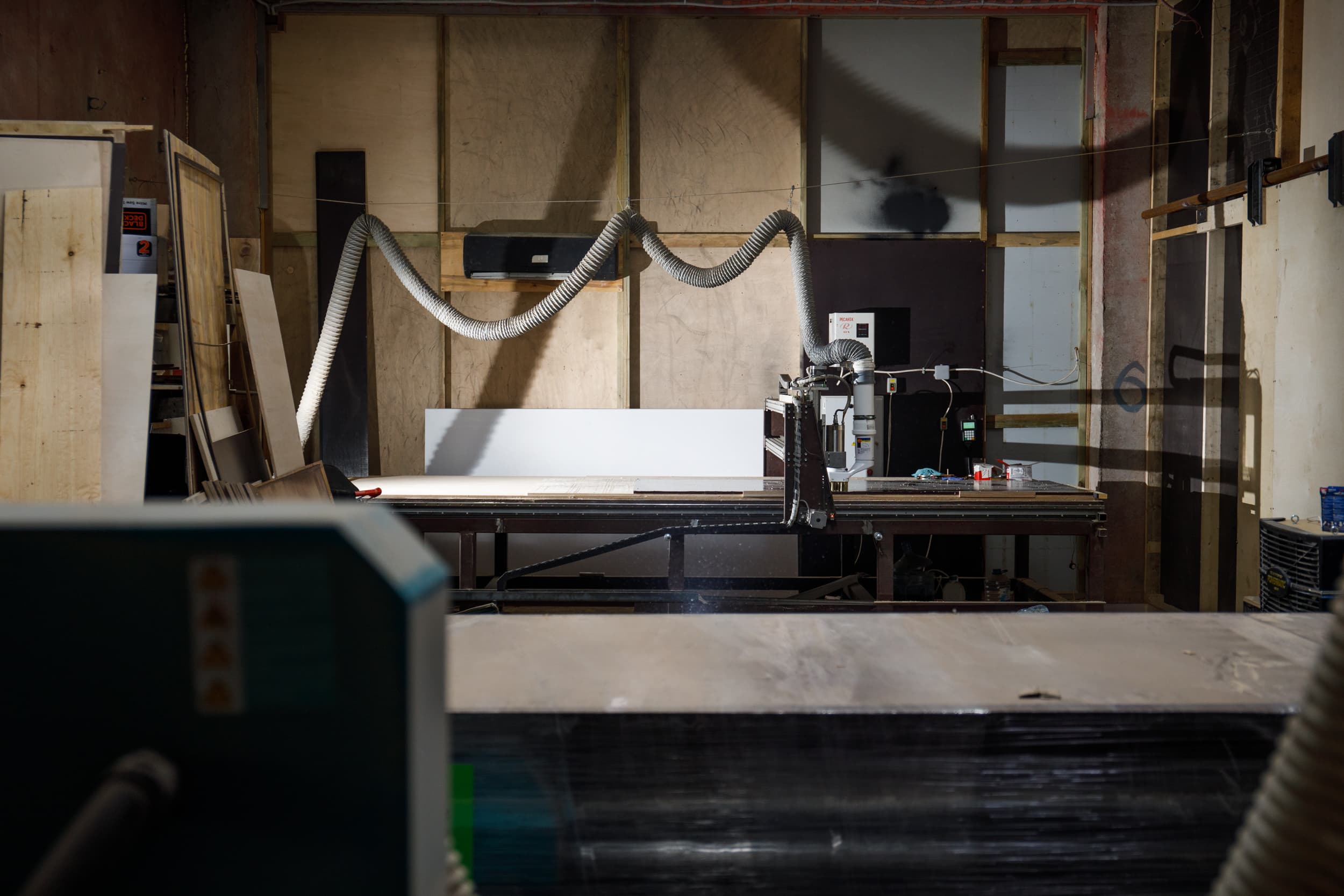

01. Дерево и ЧПУ
Три полноформатных станка с рабочим полем 2100 × 4100 мм.
Работы
раскрой, фрезеровка, 3D-обработка, гравировка, присадка, сэндвич-набор гнутых форм, шлифовка
Материалы
березовая фанера, МДФ, массив, ЛДСП, термообработанная древесина
02. Пластик и композит
Работы
раскрой, фрезеровка, гравировка, фрезеровка под загиб композита
Материалы
акрил, ПЭТ, полистирол, поликарбонат, капролон, фторопласт, ПВХ, композит АКП
03. Металл
Работы
плазменная резка с ЧПУ, гибка труб на вальцах, сварка, сборка конструкций
Изделия
каркасы, ограждения, козырьки, лестничные марши, фермы
Материалы
черный металл, нержавеющая сталь, алюминий
Листогиба нет — гибку листа не берем. Работаем с трубой, профилем и кругом.
04. Бетон
Работы
изготовление опалубки по кривой, армирование, литье, шлифовка, затирка, гидрофобизация
Изделия
МАФы, скамьи, чаши, архитектурные формы
+ Проектирование
Мы не только режем по вашему файлу — мы можем сделать файл.
Отрисовка по эскизу, 3D-моделирование, конструктив, адаптация чужого файла под наше производство.
Обычная схема: макет рисует один, металл режет второй, гнет третий, красит четвертый, дерево фрезерует пятый. Каждая передача между ними — это дополнительный срок, наценка и спор о том, кто отвечает за зазор.
У нас все эти участки на 2000 м² в одном контуре. Файл, металл, дерево, бетон, покраска и монтаж не переезжают между площадками, а стыки материалов проверяет одна команда.
Козырек входной группы: плазма режет косынки, вальцы тянут дугу, сварка собирает каркас, ЧПУ фрезерует деревянную обшивку, камера красит конструкцию в сборе. Пять участков — один договор и один ответственный.
Рабочее поле ЧПУ 2100 × 4100 мм и покрасочная камера 9 × 9 м позволяют работать с крупными элементами. Возможность изготовить или окрасить конкретную конструкцию целиком подтверждаем после проверки габаритов и технологии.
Проектируем→
красим→
Один договор. Один ответственный.
Используем двухкомпонентное полиуретановое покрытие ARMOPUR. Систему покрытия подбираем под основание и условия эксплуатации. Толщину сухой пленки на готовом покрытии контролируем толщиномером.
Камера 9 × 9 м. Позволяет работать с крупными собранными конструкциями. Возможность окрасить изделие целиком подтверждаем после проверки габаритов.
Колеровка. Согласовываем по RAL, NCS или образцу. Систему покрытия и подготовку поверхности подбираем под конкретное основание.
Локальный ремонт. Возможность локального ремонта зависит от типа повреждения и системы покрытия; оцениваем по объекту.
Толщина сухой пленки — один из параметров покрытия, который можно проверить прибором на готовом изделии.
Замеряем толщиномером по партии и фиксируем в акте приемки. Проектную толщину определяем по системе материала, подготовке поверхности и условиям эксплуатации.
Материал — Chemie Armor. Протоколы по ISO 12944 принадлежат производителю материала; мы отвечаем за нанесение, толщину и адгезию — за свой участок работы.
| Продукт | Где применяется |
|---|---|
| ARMOPUR матовый | фасады, ограждения, объекты в городской среде |
| ARMOPUR полумат | МАФы, мебельные каркасы, интерьерные элементы |
| ARMOPUR шелк | входные группы, торговое оборудование, стенды |
| ARMOPUR глянец | акцентные объекты, выставочные конструкции |
| ARMOPUR структурный | корпуса, панели, антивандальные поверхности |
Степень блеска подбираем под задачу объекта. Колеровка по RAL, NCS и по образцу заказчика.
Если у вас тираж одинаковых мелких деталей — вам выгоднее порошок, и мы скажем это прямо. Полиуретан имеет смысл там, где объект крупный, собранный и стоит на улице.
Все, что описано выше, проверяется одним способом — по тому, что реально вышло из цеха. Смотрите не на тему объекта, а на геометрию, материал и стык.

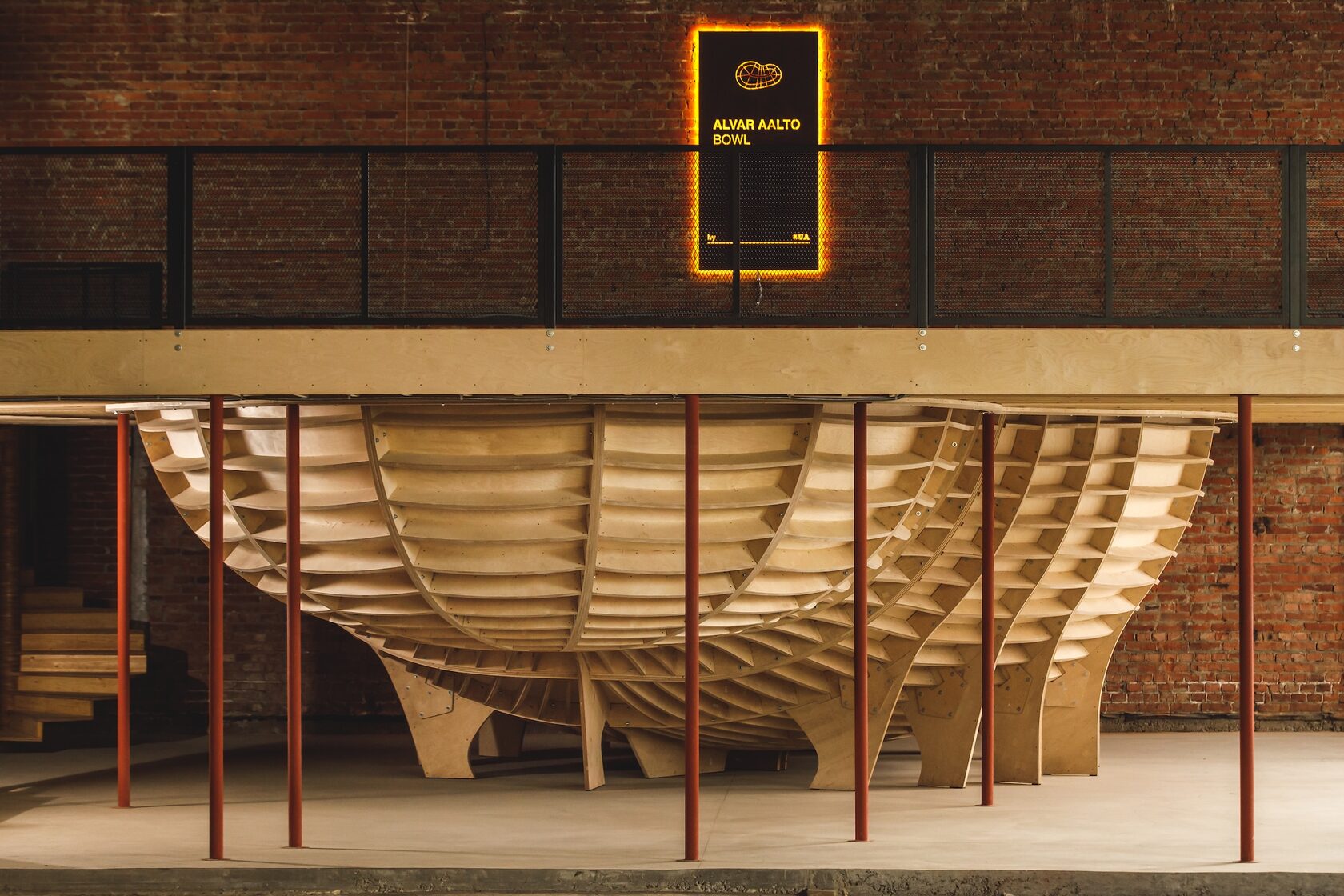

Дерево · двойная кривизна
Краснодар
Сложная деревянная геометрия. Проектирование в Rhino и AutoCAD, изготовление элементов на ЧПУ и сборка мастерами по работе с деревом.
Гран-при WOODINARCH 2022
Приз зрительских симпатий ARCHIWOOD 2021
Дерево · бетон · металл
Краснодар
Дерево, бетон и металл в одном объекте — три технологии, сведенные по геометрии в общий рельеф. Спроектирован под стандарты UCI.
Бетон · опалубка по кривой
Лермонтов
250 метров белого бетона среди вековых берез. Опалубка по кривой, ни одно дерево не срублено — трасса вписана между стволами.
7000 м² · три площадки
Ставрополь
7000 м², три связанные площадки: скейт-плаза, памп-трек, детское пространство.
Металл · международный формат
Игры Будущего 2024, Казань
Проект для Игр Будущего 2024. Проектирование и производство в Краснодаре, монтаж в Казани.
Тот же цех, те же станки — под задачи, которые с боулом никак не связаны.
Рекламные производства
Композит, ПВХ, акрил: короба, объемные буквы, фасадные кассеты, навигация
Мебельные производства и интерьерные студии
Фасады МДФ, присадка, фрезеровка, гнутые элементы, перегородки
Металлисты и строительный субподряд
Плазма, гибка, сварка, покраска: ограждения, козырьки, каркасы, лестницы
Ландшафтные подрядчики и благоустройство
МАФы, скамьи, перголы, бетонные и деревянные объекты
Архитектурные и ландшафтные бюро
Авторские объекты, которые отказываются делать другие
Девелоперы и управляющие компании
Благоустройство дворов, входные группы, навигация, детские зоны
Курортный бизнес побережья
Уличные конструкции и элементы благоустройства для побережья. Систему покрытия и материалы подбираем под условия конкретного объекта.
Event, выставки, ритейл
Стенды, pop-up, экспозиции, брендированные конструкции в срок
Частные заказчики
Интерьерные и уличные объекты, авторская мебель, малые формы
Вы нарисовали объект, а подрядчик сказал «так не сделать».
Мы отвечаем по-другому: покажите файл.
Двадцать лет мы строим формы, которых нет в каталогах, — потому что скейт-парк невозможно собрать из каталога.
Площадь
2000 м²
Фрезеровка ЧПУ
три полноформатных станка MultiCam
Плазма
резка с ЧПУ
Гибка
вальцовый трубогиб
Покраска
камера 9 метров
Сварка
сварочный цех
Бетон
производство с собственной опалубкой
Рабочее поле MultiCam — 2100 × 4100 мм.
Покрасочная камера — 9 × 9 м.
Три станка ЧПУ позволяют вести несколько задач параллельно. Конкретный срок подтверждаем после проверки файла и текущей загрузки производства.
Цены — за работу, без стоимости материала. Точный расчет — после файла.
Фанера, МДФ, ЛДСП, ДСП, ОСБ, ХДФ. Цена за погонный метр реза.
| Толщина | до 1000 м.п. | от 1000 м.п. |
|---|---|---|
| до 6 мм | от 40 ₽ | от 36 ₽ |
| 7–10 мм | от 45 ₽ | от 37 ₽ |
| 11–16 мм | от 65 ₽ | от 54 ₽ |
| 17–25 мм | от 100 ₽ | от 85 ₽ |
| 27–30 мм | от 120 ₽ | от 100 ₽ |
Акрил, ПЭТ, полистирол, поликарбонат, капролон, фторопласт.
| Толщина | до 1000 м.п. | от 1000 м.п. |
|---|---|---|
| до 6 мм | от 31 ₽ | от 26 ₽ |
| 7–10 мм | от 45 ₽ | от 40 ₽ |
| 11–16 мм | от 70 ₽ | от 60 ₽ |
| 17–25 мм | от 85 ₽ | от 70 ₽ |
| 27–30 мм | от 120 ₽ | от 100 ₽ |
| Толщина | до 1000 м.п. | от 1000 м.п. |
|---|---|---|
| до 6 мм | от 21 ₽ | от 19 ₽ |
| 7–10 мм | от 29 ₽ | от 25 ₽ |
| 11–16 мм | от 40 ₽ | от 34 ₽ |
| Толщина | до 1000 м.п. | от 1000 м.п. |
|---|---|---|
| до 4 мм | от 45 ₽ | от 40 ₽ |
Алюминий, латунь, бронза, медь.
| Толщина | до 1000 м.п. | от 1000 м.п. |
|---|---|---|
| толщина и сплав — после проверки | от 130 ₽ | от 100 ₽ |
| Работа | Цена |
|---|---|
| 3D-фрезеровка | от 1100 ₽ / час работы станка |
| Что считается выше базы | Надбавка |
|---|---|
| Сложный криволинейный контур, радиусы, двойная кривизна | +20% |
| Мелкая частая деталь, перфорация, много врезок | +40% |
База — длинный прямой рез. Что именно попадет в вашу задачу, скажем в расчете по файлу.
Рабочее поле 2100 × 4100 мм. Деталь длиной до 4,1 метра выходит целой.
Hypertherm Powermax45 с ЧПУ. Рабочий диапазон 1–12 мм, до 19 мм на низкой скорости. Черный металл, нержавеющая сталь, алюминий. Любой контур, включая художественную резку и перфорацию.
| Толщина | Цена |
|---|---|
| до 6 мм | от 40 ₽ / м.п. |
| 7–10 мм | от 60 ₽ / м.п. |
| 11–12 мм | от 90 ₽ / м.п. |
| 13–19 мм | от 150 ₽ / м.п. |
| врезка отверстия | от 15 ₽ |
Нержавеющая сталь — коэффициент 1,4. Алюминий — коэффициент 1,3. Сложный криволинейный контур и художественная резка — надбавка +20%.
Толще 19 мм не режем. Если нужен толстый прокат — скажем сразу и не будем тянуть время.

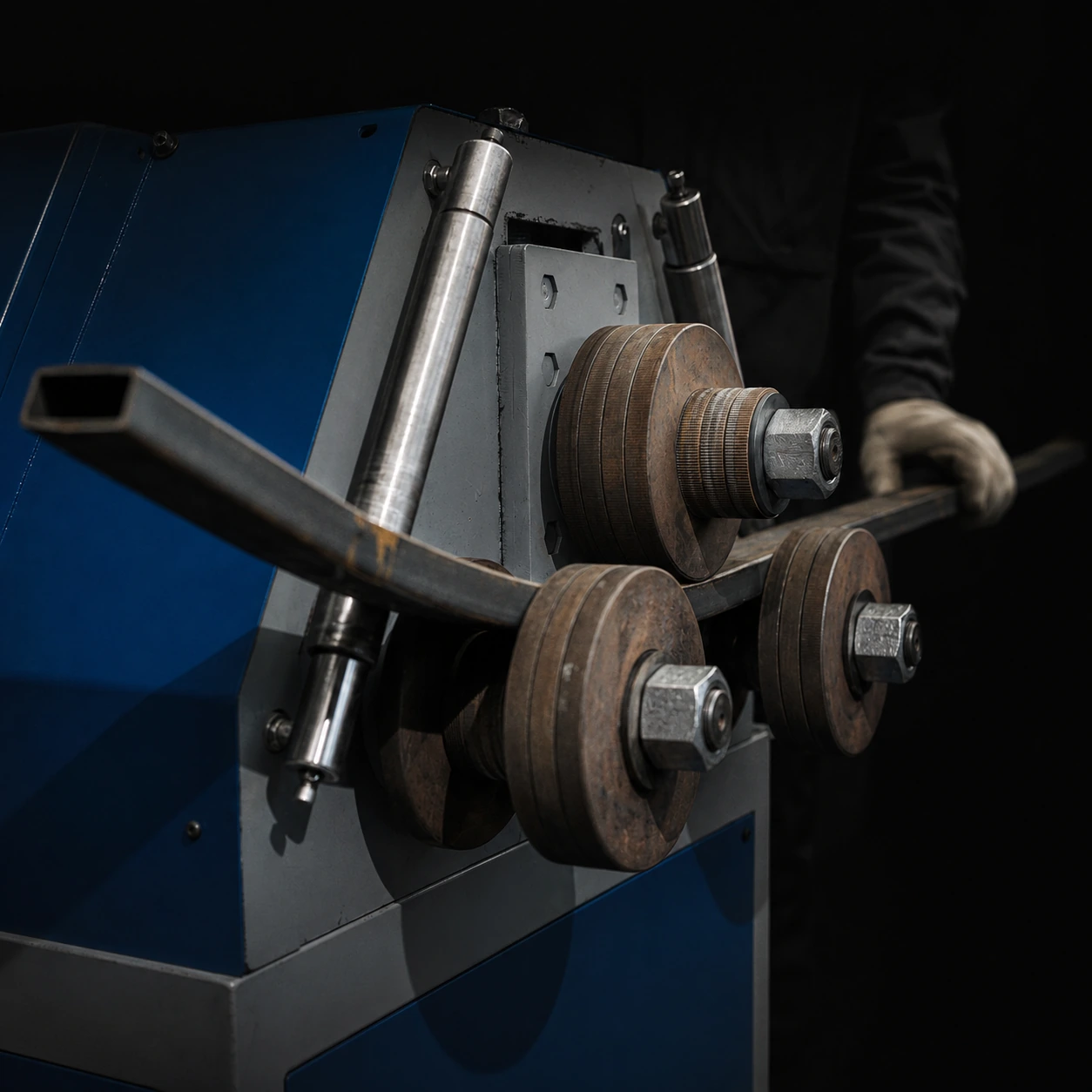

Вальцовая гибка. Гнем прокаткой — плавный радиус, одна плоскость. Круглая труба до 57 мм. Профильная труба и полоса — по сечению.
| Сечение | Цена |
|---|---|
| Круглая труба до 32 мм | от 90 ₽ / м.п. |
| Круглая труба 38–57 мм | от 120 ₽ / м.п. |
| Профильная труба 20×20, 30×30 | от 100 ₽ / м.п. |
| Профильная труба 40×20, 40×25 | от 115 ₽ / м.п. |
| Профильная труба 40×40 | от 145 ₽ / м.п. |
| Профильная труба 50×25, 50×50 | от 135 ₽ / м.п. |
| Полоса, уголок, квадрат | от 90 ₽ / м.п. |
Нержавеющая сталь — коэффициент 1,4.
Что не берем, и говорим об этом сразу:
гибку листового металла: листогиба нет
крутые радиусы и колена: вальцы гнут дугой, дорновой гибки нет
пространственную гибку: работаем в одной плоскости
сечения крупнее 57 мм по кругу и крупнее 50×50 по профилю
Минимальный радиус зависит от сечения. Присылайте задачу — скажем сразу, гнется или нет.
| Работа | Цена |
|---|---|
| Сварочные работы | от 1800 ₽ / нормо-час |
| Изготовление металлоконструкций по чертежу | от 65 ₽ / кг |
| Шов, полуавтомат | от 25 ₽ / см |
Полиуретановая система ARMOPUR DTM 113. Камера 9 × 9 метров. Красим конструкции в сборе. Колеровка по RAL, NCS и по образцу. Толщина сухой пленки замеряется и вписывается в акт.
| Работа | Цена |
|---|---|
| Покраска, плоская поверхность | от 750 ₽ / м² |
| Покраска, сложная геометрия и решетки | от 950 ₽ / м² |
| Усиленная система: грунт + два слоя, 160 мкм | от 1100 ₽ / м² |
| Глубокоматовая ANTISCRATCH, текстурная | от 1050 ₽ / м² |
| Подготовка: очистка, обезжиривание, грунт | от 300 ₽ / м² |
| Колеровка по NCS или образцу | +15% |
| Второй цвет | +20% |
| Крупногабарит до 9 × 9 м | наценки за габарит нет |
| Покраска конструкции в сборе | по проекту |
| Срочная покраска | +50% |
Порошковая покраска — через подрядчиков на территории завода ЗИП. Если ваша задача под порошок, скажем прямо и организуем.
Считается по проекту. Ориентиры:
| Работа | Цена |
|---|---|
| Изготовление опалубки под изделие | от 18 000 ₽ |
| Бетонный МАФ, серийная форма | от 25 000 ₽ / изделие |
| Архитектурный бетон, авторская форма | по проекту |
| Колеровка, мытая или брашированная поверхность | +25% к базовой |
| Работа | Цена |
|---|---|
| Отрисовка макета по эскизу заказчика | от 2500 ₽ / час |
| 3D-моделирование | от 3500 ₽ / час |
| Конструктив и рабочая документация | по проекту |
| Адаптация чужого файла под производство | от 2500 ₽ / час |
Минимальный заказ — 5000 ₽. Меньше не берем: наладка станка и подготовка файла стоят одинаково и на пяти деталях, и на пятистах.
Считать перголу по погонным метрам реза бессмысленно — цена соберется из шести таблиц и все равно будет неправильной. Пришлите файл или эскиз: посчитаем изделие целиком, одной цифрой, с материалом, покраской и монтажом.
Так же считаем серию, повторяющийся элемент благоустройства и объект, которого еще нет в чертежах.
Цены действуют на день обращения. Точная стоимость — в расчете по вашему файлу.
2D-фрезеровка и раскрой
Вектор: DXF, DWG, CDR или AI.
Контуры реза — замкнутые, черным. Контуры обнижений — отдельным цветом, с указанием глубины. Гравировка — в одну линию.
Обязательно: материал и толщина.
3D-фрезеровка
Модель в масштабе 1:1: STL, STP / STEP, IGS / IGES.
Плазменная резка
DXF с замкнутыми контурами. Марка и толщина металла.
Файла нет
Пришлите эскиз, фото или описание. Отрисуем сами — от 2500 ₽ за час.
Если в исходнике что-то не сходится — незамкнут контур, не указана толщина, отсутствует масштаб или деталь не помещается в рабочую зону — сообщим об этом до расчета.
1
Файл или эскиз: через форму, почту или мессенджер.
2
Проверяем файл, материал, объем и срок. Если нужна доработка, говорим до расчета.
3
Физлица и юрлица, наличный и безналичный расчет.
4
Срок подтверждаем после проверки файла, материала, объема и текущей загрузки производства.
5
Самовывоз, доставка по Краснодару и краю, монтаж на объекте.
Минимальная стоимость заказа
5000 ₽
Расчет заявки
после проверки исходных данных
Оплата
наличный и безналичный расчет
Заказчики
физические и юридические лица
Срок производства
подтверждаем после проверки файла и загрузки
Доставка
Краснодар и край, самовывоз
Монтаж
по договоренности
Режим работы производства
10:00–19:00
Гарантия
фиксируется в договоре
Условия гарантии фиксируются в договоре в зависимости от типа работ и изделия. Если мы производим по вашему файлу, ответственность покрывает наше исполнение: геометрию, шов, покрытие. Расчет конструкции остается на авторе файла. Когда конструктив считаем мы — отвечаем и за него.
Двадцать лет XSA развивала это производство под собственные сложные объекты. Теперь его оборудование, инженеры и процессы открыты для задач других компаний.
XSA LAB — производственная база XSA в Краснодаре. С 2006 года XSA реализовала 800+ объектов и событий.
Архитектурное бюро XSA
xsaramps.ru →Связаться напрямую
+7 (988) 364-54-70MAX по номеру телефона
Telegram →Адрес производства
Краснодар, ул. Зиповская, 5/В, литер Ц
